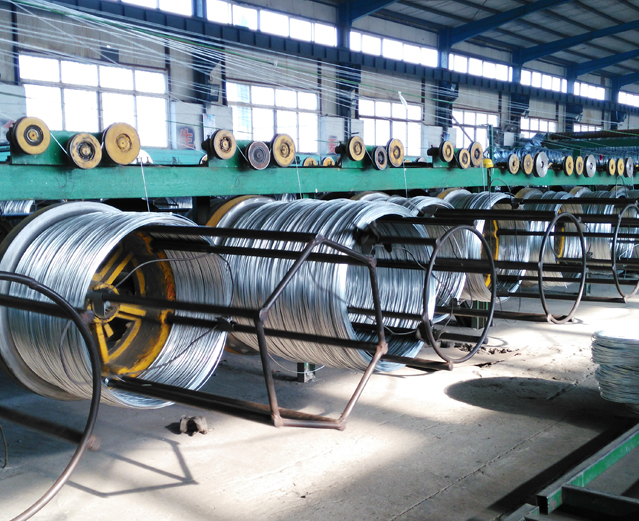

鍍鋅鋼絲
鍍鋅鋼絲是把45#、65#、70#等優(yōu)質(zhì)碳素結(jié)構(gòu)鋼拉拔，然后再經(jīng)鍍鋅（電鍍鋅或熱鍍鋅）而成。
鍍鋅鋼絲是用熱鍍或電鍍方法在表面鍍鋅的碳素鋼絲。其性能與矯直回火鋼絲相同?？捎米鳠o(wú)粘結(jié)預(yù)應(yīng)力筋，但每平方米面積至少要鍍200～300g鋅。常用作斜拉橋的平行鋼絲拉索（另外還采用柔性索套等作為外層防護(hù)）
物理性能:
鍍鋅鋼絲表面平滑、光潔、沒(méi)有裂紋地、節(jié)、起刺、傷痕和銹蝕，鍍鋅層均勻、附著力強(qiáng)、耐腐蝕力持久，韌性和彈性極好。抗拉強(qiáng)度應(yīng)在900Mpa-2200Mpa之間（絲徑Φ0.2mm-Φ4.4mm）。扭轉(zhuǎn)次數(shù)（Φ0.5mm）在20次以上，反復(fù)彎曲應(yīng)在13次以上。
熱鍍的鋅層厚度為250g/m。大大提高了鋼絲的抗腐蝕能力
用途:
鍍鋅鋼絲主要用于種植大棚，養(yǎng)殖場(chǎng)，棉花打包，彈簧及鋼絲繩的制造。適用于斜拉橋的鋼索及污水池等環(huán)境條件惡劣的工程結(jié)構(gòu)
拉拔工藝:
先鍍后拔工藝：為提高鍍鋅鋼絲性能，采用鋼絲經(jīng)鉛悴火、鍍鋅后再拉拔至成品的工藝稱(chēng)先鍍后拔工藝。典型工藝流程為：鋼絲—鉛淬火—鍍鋅—拉拔—成品鋼絲。先鍍后拔工藝是鍍鋅鋼絲拉拔方法中流程最短的一種，可用于熱鍍鋅或電鍍鋅后拉拔。熱鍍鋅后拉拔較先拔后鍍鋼絲力學(xué)性能好，電鍍鋅后拉拔使鋅層致密耐。兩者均可得到薄而均勻的鋅層，降低鋅耗、減輕鍍鋅作業(yè)線負(fù)荷。
聯(lián)系方式
電話：400-0317-151 15713177058
傳真：0317-2222417
郵箱：353438198@qq.com
地址：河北省任丘市麻家務(wù)通訊工業(yè)區(qū)
經(jīng)理：郭麗霞
