中文字幕亚洲欧美专区,国产特级毛片AAAAAAA高清,国产A√精品区二区三区四区,色综合久久无码五十路人妻

鍍鋅鋼絲

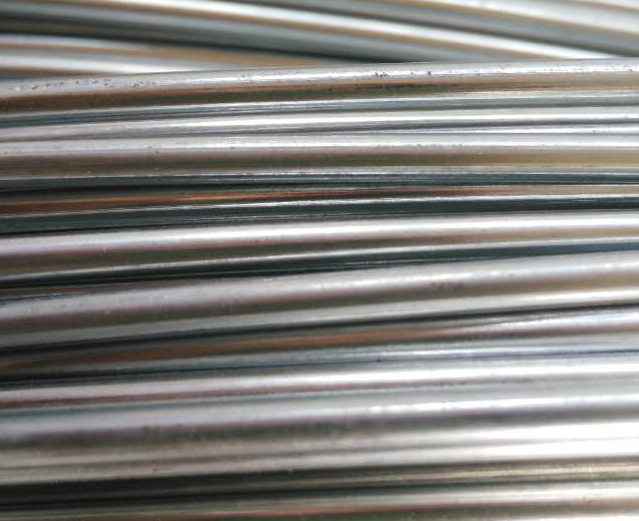

鍍鋅鋼絲是把45#、65#、70#等優(yōu)質碳素結構鋼拉拔，然后再經鍍鋅（電鍍鋅或熱鍍鋅）而成。

鍍鋅鋼絲是用熱鍍或電鍍方法在表面鍍鋅的碳素鋼絲。其性能與矯直回火鋼絲相同。可用作無粘結預應力筋，但每平方米面積至少要鍍200～300g鋅。常用作斜拉橋的平行鋼絲拉索（另外還采用柔性索套等作為外層防護）

物理性能:

鍍鋅鋼絲表面平滑、光潔、沒有裂紋地、節(jié)、起刺、傷痕和銹蝕，鍍鋅層均勻、附著力強、耐腐蝕力持久，韌性和彈性極好。抗拉強度應在900Mpa-2200Mpa之間（絲徑Φ0.2mm-Φ4.4mm）。扭轉次數(shù)（Φ0.5mm）在20次以上，反復彎曲應在13次以上。

熱鍍的鋅層厚度為250g/m。大大提高了鋼絲的抗腐蝕能力

用途:

鍍鋅鋼絲主要用于種植大棚，養(yǎng)殖場，棉花打包，彈簧及鋼絲繩的制造。適用于斜拉橋的鋼索及污水池等環(huán)境條件惡劣的工程結構

拉拔工藝:

先鍍后拔工藝：為提高鍍鋅鋼絲性能，采用鋼絲經鉛悴火、鍍鋅后再拉拔至成品的工藝稱先鍍后拔工藝。典型工藝流程為：鋼絲—鉛淬火—鍍鋅—拉拔—成品鋼絲。先鍍后拔工藝是鍍鋅鋼絲拉拔方法中流程最短的一種，可用于熱鍍鋅或電鍍鋅后拉拔。熱鍍鋅后拉拔較先拔后鍍鋼絲力學性能好，電鍍鋅后拉拔使鋅層致密耐。兩者均可得到薄而均勻的鋅層，降低鋅耗、減輕鍍鋅作業(yè)線負荷。
